Lemo

A RAIMECK Ltda. é representante exclusivo da LEMO no Brasil e representante credenciado para América do Sul.

  • LEMO: Conectores Eletroeletrônicos (metal) de alta precisão e confiabilidade.
  • REDEL: Conectores Eletroeletrônicos (plástico) para fins industriais e equipamento médico.
  • COELVER: Mini Conectores Elétricos Coaxiais 50/75 Ω, aplicação em GHz.

História

Em 1946, a LEMO, uma pequena empresa familiar da Suíça, começou a fabricar conectores coaxiais para as centrais telefônicas manuais da Swiss Telecom. Atualmente, sob comando de Alexandre Pesci, neto do fundador, o grupo comercializa três marcas diferentes: LEMO, REDEL e COELVER.

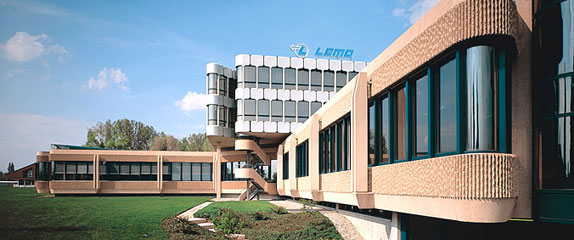

Com mais de 55 mil tipos de conectores em produção, 11 mil funcionários, 4 fábricas situadas ao longo do Vale dos Relógios na Suíça, 1 fábrica na Hungria, 17 subsidiárias e 19 distribuidores em mais de 80 países do mundo, a LEMO tornou-se líder internacional na área de conectores eletroeletrônicos e de fibra ótica.

Diferencial Lemo

Os conectores LEMO e REDEL são extremamente confiáveis e robustos, graças a seu sistema “push-pull” de travamento automático.

Veja porque LEMO é a pioneira e única no sistema Push-Pull (puxa-empurra) que realmente funciona!

O projeto modular da linha LEMO, com o emprego de componentes padronizados, permite mais de um milhão de combinações diferentes.

Podem ser encontrados em órbita geoestacionária a 36.000 km de altitude ou em aplicações de pesquisa submarina a 600 m de profundidade. São capazes de operar em temperaturas de -200°C com nitrogênio líquido ou de +360°C em aplicações industriais.

Além do desempenho inigualável e da confiabilidade sob condições extremas, os conectores LEMO também apresentam excelente estética. Esta combinação de engenharia de primeira linha, funcionalidade e beleza é globalmente reconhecida e tem o apoio de uma rede de parceiros qualificados que operam junto a todos os centros industriais e comerciais do mundo.

Porque escolher Lemo, Redel e Coelver?

  • Extensa linha de produtos padrões: a contrução modular e uma infinidade de modelos permitem que você selecione um conector ideal para sua aplicação;
  • Confiabilidade e segurança: graças à sua máxima qualidade no design e na manufatura, os conectores LEMO duram tanto quanto o equipamento onde estão instalados;
  • Rudes e resistentes: apropriados para utilização em ambientes com vibração e choques.
  • Estética: o design altamente técnico e atrativo dos conectores LEMO realçam qualquer painel frontal e contribuem significativamente para a aparência do seu produto.
  • EMC proteção: a carcaça metálica externa proporciona um anteparo que protege e resguarada o sinal elétrico de modo mais efetivo que muitos cabos de conexão e da maioria dos outros conectores.
  • Disponibilidade a longo termo: a LEMO garante o fornecimento de seu conector, qualquer que seja, mesmo específico, por um período quase indeterminado de tempo, uma vez que a LEMO se utiliza de componentes padronizados que nunca saem de produção

ÁREAS DE ATUAÇÃO

Os conectores Lemo são amplamente usados na medicina moderna, seja em equipamentos de monitoração do desenvolvimento fetal ou em marcapassos usados no tratamento de problemas cardiovasculares crônicos.

Nas corridas de Fórmula 1, nos jogos da Copa do Mundo (FIFA), nos Jogos Olímpicos, em shows e eventos marcantes de interesse internacional transmitidos diretamente dos estádios, das pistas de corrida ou dos locais de interesse, todos são transmitidos através de equipamentos com conectores LEMO por câmaras de TV de alta definição (HDTV).

A ampla linha de produtos LEMO também pode ser encontrada nos laboratórios do CERN, Centro Europeu de Pesquisas Nucleares, assim como em dispositivos de teste e medição de alta precisão.

O principal compromisso da LEMO é com a QUALIDADE, o desenvolvimento e prototipagem de novos produtos que atendam à necessidade e solucionem os problemas de conexão elétrica de seus clientes, em qualquer área.

Produtos

Como encontrar o conector ideal para sua aplicação específica:

Entre no site da LEMO em www.lemo.com; procure em “DOCUMENTATION”, utilize a busca para encontrar o catálogo desejado e escolher o modelo mais adequado para sua aplicação específica.

Escolha o modelo que melhor atende sua aplicação. Em seguida, baixe o catálogo específico para verificar em detalhes sua utilidade e seus detalhes construtivos.

O mais popular catálogo da LEMO é o “GENERAL UNIPOLAR MULTIPOLAR”, pois engloba as séries mais utilizadas B, K, S e E, que representam mais da metade dos conectores comercializados pela LEMO em escala mundial.

Além desta “Aplicação Geral”, temos catálogos para “BROADCAST”, que englobam aplicações em Áudio & Vídeo (inclusive HDTV); “HARSCH Environment”, que são aplicações em ambientes especialmente agressivos; a série da Alta Voltagem “DEEP SEA / HIGH PRESSURE”, aplicada em alto mar e em alta pressão; além de muitos outros em “OTHETRS”, que vão desde os conectores da série de plástico da REDEL (incluindo o novo e revolucionário REDEL XP) até os fluídos e configurações mixadas de várias utilidades.

Na página “DOCUMENTATION” você também encontra uma extensa lista de INSTRUÇÃO DE MONTAGEM = “CABLE ASSEMBLY”, que descreve o passo a passo de montagem de um cabo em um específico conector da LEMO, REDEL ou COELVER. Figuras e gráficos mostram em detalhes como preparar um cabo, quanto se deve descascar da capa, da isolação, do comprimento da proteção eletromagnética, quantidade de conectores que serão soldados ou crimpados no conector.

A RAIMECK Ltda. também poderá fornecer cabos prontos, já montados com conectores LEMO, MICRODOT ou BNC, conforme as especificações dos clientes.

Existem conectores LEMO para as seguintes aplicações:

  • Unipolar (2 a 230 A); Multipolar (2 a 106 contatos). Saiba mais
  • Coaxial (50Ω e 75Ω; até 12GHZ – Série 01, 00, 0A, 3T); Multi + Coaxial ; Misto Coaxial + Baixa Voltagem; Triaxial (50Ω e 75Ω - Série S, E, B, K, 4A, 4M); Misto Triaxial + Baixa Voltagem Saiba mais
  • Quadrax (mesas de som - Série 1D )
  • Alta Voltagem (até 50 kV,pulsos – Série S,Y,B,05,5G,REDEL K/S) Saiba mais
  • Multi + Alta Voltagem
  • Misto Alta Voltagem + Baixa Voltagem
  • Fibra Ótica (FO) – mono e multi modo; Série 3K.93C, EA, B
  • Misto FO + Baixa Voltagem
  • Thermocuple (para termopares, Série S, B)
  • Fluído (Série 00, B)
  • Multi Fluído
  • Miniatura (Série 00, 01, 0A)
  • Misto Fluído + Baixa Voltagem
  • À prova d’água e vibração (até 100 bar - Série 03, V, W, U)
  • Poeira e Vácuo (10 -6 mm de Hg – Série S, E, B, K)
  • Sistemas: media-converter (Triax & FO – Série MEERKAT, SERBAL, SHACK e Ethernet Converter)

Aplicações

No site da LEMO em "applications" você encontra recomendação sobre os tipos de conectores utilizados em diversas áreas.

  • Mecânica e indústria de máquinas. (Séries S, B, K, E, 2C e 2G);
  • Medicina (REDEL – série P e as séries metálicas B, S, K, E, R, 00, Y);
  • Sistemas, equipamentos e aparelhos de Teste e Ensaio (Série B, S, E, K, 2C, 2G, R, 00,03, V, W);
  • Controle Industrial ( Séries B, S, K, E);
  • Sistemas de Informação (Série B);
  • Comunicação (Áudio & Vídeo, TELCOM e HDTV – TV de alta definição, Série B, S, K, H, 3T, 4A, 4M, 1D e para FO a conhecida série 3K.93C);
  • Militar (Série K, E, L, F, M, H);
  • Nuclear (Série K, N);
  • Petróleo (Série E, K, 03, V, W, U);
  • Setor Público (Série B, K, E, Redel P);
  • Pesquisa (Série, B, S, E, K, 00, Y, 05, 5G, N);
  • Robótica (Série B, N);
  • Diversos (Patch Panels).

Código dos conectores LEMO.... Sopa de letrinhas!

Nada disso! A nomenclatura dos conectores LEMO é de fácil compreensão; mas devemos seguir um método para chegar a uma solução coerente.

De antemão: normalmente temos 14 dígitos entre letras e números que compõem o código de um conector LEMO.

  • Temos 3 dígitos para o “Modelo” ( FFA, FGG , ERA, EGG ...), que descreve o jeitão do conector, se é plug macho, se é soquete fêmea, se é a 90°, se é resistente a vácuo, se é para circuito impresso, etc.
  • Temos 2 dígitos para a “Série” ( S, E, B, K, ... ), que representa ser o tipo de conector standart (uso interno), à prova d’água (Uso externo), ranhuras de alinhamento ( 0°, 30°, 45°, 60°...) para evitar troca do conector em painéis com vários soquetes de funções diversas, etc.
  • Temos 3 dígitos para o “Tipo”do conector, se ele é unipolar, coaxial, multipolar, triaxial, alta voltagem, ou ainda a composição entre estes tipos.
  • Depois, temos um dígito para a “Carcaça”, que poderá ser de latão cromado, latão com ouro, plástico, alumínio, aço inoxidável e outros materiais.
  • Depois, mais um dígito para o “ISOLADOR”, que poderá ser de plástico PEEK, PTFE ou de outros materiais.
  • O próximo dígito nos indica o tipo de “CONTATO”, que poderá ser macho soldado, fêmea soldado, crimpados ou suas combinações.
  • O dígito seguinte indica o “Tipo de Fixação = Prensa cabo”, que vem a ser um anel ranhurado que mantém o cabo fixo ao conector.
  • Os dois numerais seguintes indicam o diâmetro do prensa cabo adequado ao diâmetro do cabo a ser utilizado.
  • O último dígito se refere à “variante” do prensa cabo, no caso de se utilizar um aliviador de tensão de borracha que não permite dobrar o cabo na saída do conector.

Alguns modelos de conectores Lemo:

Padrão

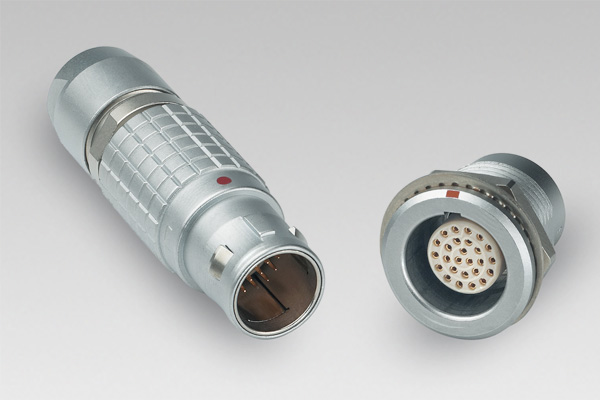

Série B
Série E

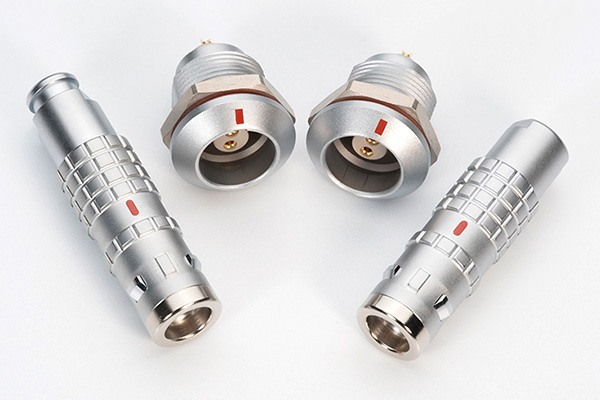

Série K

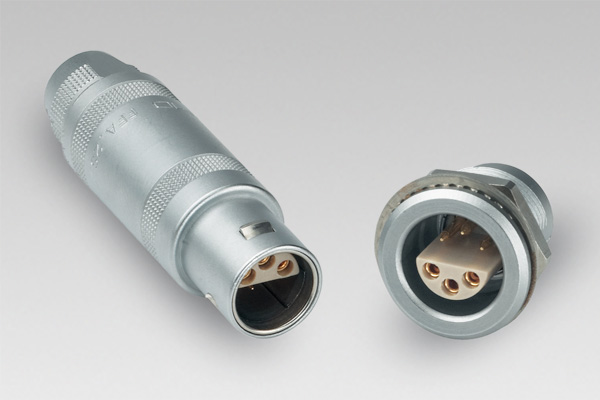

Série S

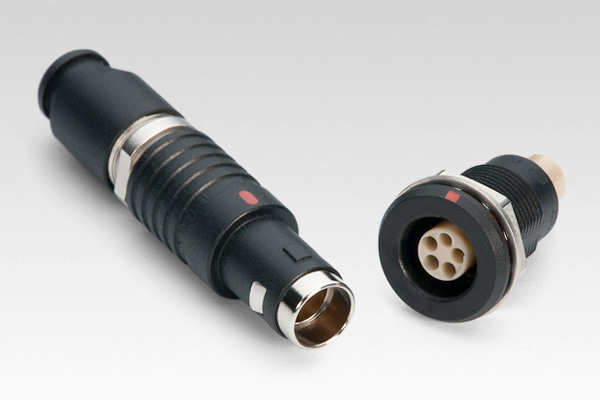

Série T


Conectores de Plástico

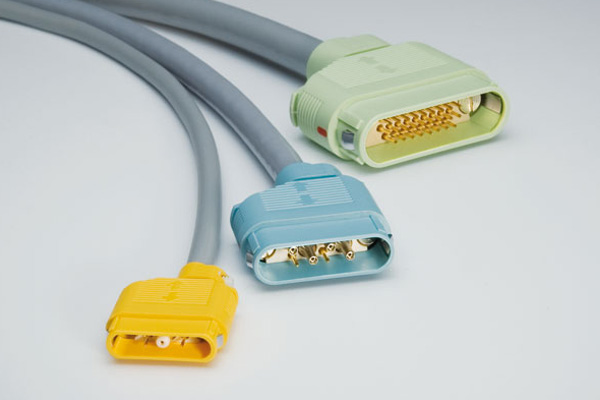

Série R

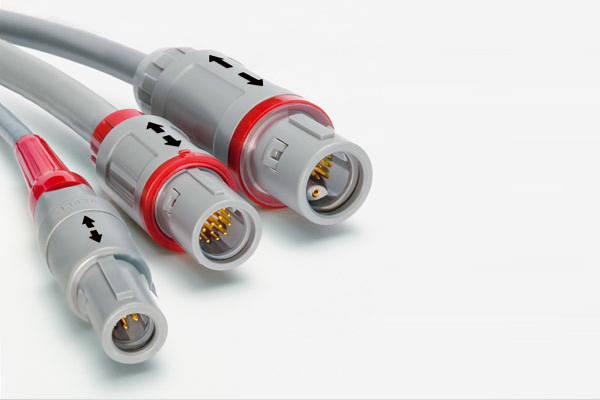

Redel P

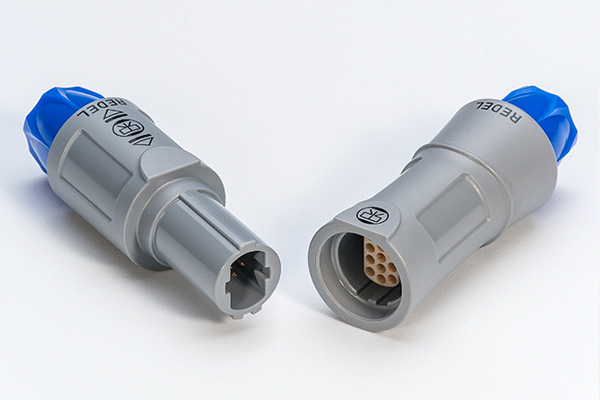

Redel SP

Downloads

Conector Unipolar; Multipolar
Coaxial; Multi + Coaxial ; Misto Coaxial + Baixa Voltagem; Triaxial; Misto Triaxial + Baixa Voltagem
CAlta Voltagem (até 50 kV,pulsos – Série S,Y,B,05,5G,REDEL K/S)
